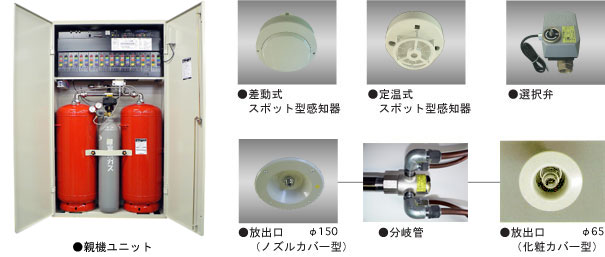

| 消火システム |
| ◆ |
１台で50系統の防護区域の受信盤をもち（防護範囲21ｍ2×50系統）最大1,050ｍを防護します。 |
| ◆ |
感知方法の異なる２種類の感知器の一方が 火災を感知するとブザーで火災を知らせ、 |
|
もう一方の感知器が感知して、初めて火災 発生現場の系統の作動を指示し、選択弁が開き、 |
|
１系統の放出口が、216Ｌの消火薬剤を放射して確実に消火し、再燃を防ぎます。 |
| ◆ |
配管は、設置基準にもとづいて、複数設置し、それぞれの異った系統を交互に配管することに |
|
よって、１系統 21ｍ2以下の広さをカバーし、延焼を防ぐシステムです。 |
| ◆ |
メイン配管の有効最大長さ90ｍですが選択弁で左右に分岐しますから、180ｍ延ばすことができます。 |
|

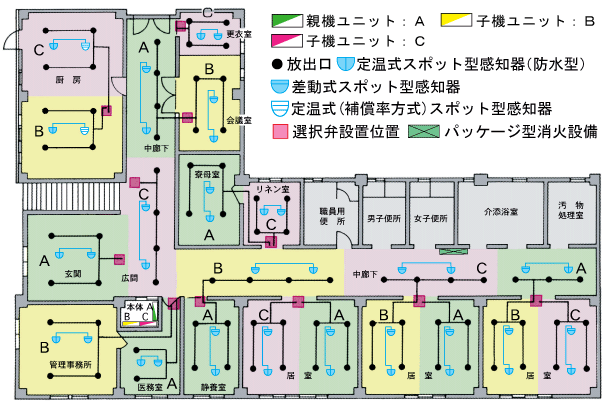

| 設備配置図 |
|
| この例は、設置基準にもとづいて3台（親機１台、子機２台の組合せ）を設置したもので |
| 部屋の広さに応じて３台の異なった系統を交互に配管し、その防護区画を各色で示しています。 |
| これで１系統の防護範囲21m2以下の区域の確実な消火と延焼を防止します。 |
| ●誤放射をなくすため、感知方式が異なる感知器を２個使用しています。 |
| |
イ．定温式スポット型感知器‥‥‥‥‥‥火災による周囲温度の上昇で感知
ロ．差動式スポット型感知器‥‥‥‥‥‥火災による急激な温度差を感知
この２種類の感知器が感知しなければ、本体が作動しないシステムになっています。 |
|

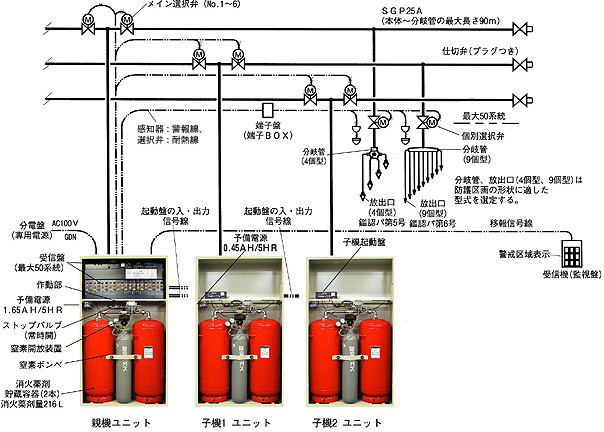

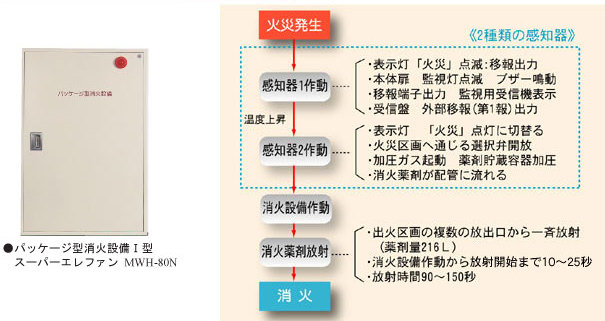

| 系統図 |
|
| システムの機器構成と作動系統図 |
|
| 未警戒部分用の消火設備 |
| 階段、浴室、便所、通信機器室、エレベーター等の機械室、電気設備が設置されている |
| 場所等の未警戒部分には補助散水栓設備としてパッケージ型消火設備を設置します。 |
