4000シリーズ出力対応版
(98.7.22)
注意：この回路図が正しいものであるという保証はいたしません。この回路図によってもたらされた損害は各自がその責任を負ってください。

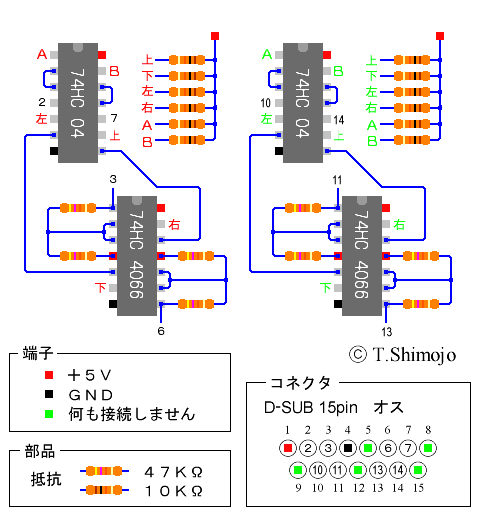

解説
- 上，下，左，右，Ａ，Ｂ，上，下，左，右，Ａ，Ｂ
赤は１Ｐ、緑は２Ｐのジョイスティックに接続します。
１Ｐ（２軸２ボタン）しか使わない場合は右半分の回路は不要です。
- ２，３，６，７，１０，１１，１３，１４
コネクタ(D-SUB 15pin)に接続します。
１Ｐ（２軸２ボタン）しか使わない場合は１０，１１，１３，１４には何も繋ぎません。
- ■■■
赤い■は＋５Ｖに接続します。
黒い■はＧＮＤ（グランド、０Ｖ）に接続します。
緑の■には何も接続しません。
バイパスコンデンサについて
バイパスコンデンサ（パスコン）は必要に応じて取り付けて下さい。
使用部品リスト
| 使用部品 | 個数 | 備考 |
|---|
| ＩＣ | 74HC04 | 2(1) | 74HCU04でも可 |
|---|
| 74HC4066 | 2(1) | 74HC4016でも大丈夫だとは思いますが・・・ |
| 抵抗 | 10KΩ | 12(6) | 茶黒橙金 |
|---|
| 47KΩ | 8(4) | 黄紫橙金 (50KΩ前後のもの) |
| コネクタ | 出力用 | 1 | D-SUB 15pin オス |
|---|
| 入力用 | ? | 必要に応じて |
| その他 | 基板 | 1 | |
|---|
| 錫メッキ線 | 少々 | |
| 耐熱電子ワイヤ | 少々 | |
| コンデンサ | ? | バイパス用、必要に応じて |
