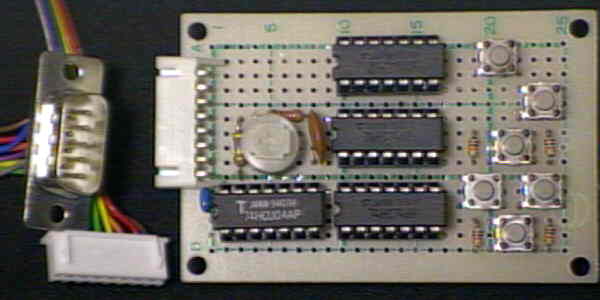

98マウスアダプタの写真
- 基板に余裕があったので小型のコントローラーを内蔵しました。
- 左上の空きスペースには外付けコントローラーの入力端子を付けるつもりです。
- この写真では左下のICが74HCU04になっていますが、このICでは100Hz以下という低周波は遅すぎるようです。
そのまま使うと正常に動かないのでICの電源のそばにバイパスコンデンサ(青いやつ、積層セラミックコンデンサ104)を入れてあります。
というわけで74HCU04を使うより4069(UB)を使った方が無難です。
74HCU04と4069はピン配置が全く同じですので差し替えが可能です。
実験では4069を使った場合、バイパスコンデンサが無くても正常に動きました。
- コネクタは「D-Sub 9pin」を使っていますが、丸形コネクタの機種でもコネクタそのものを変えるだけで対応できます。
