アーケード→ＡＴ互換機アダプタの回路図
(97.10.29更新)
注意：この回路図が正しいものであるという保証はいたしません。この回路図によってもたらされた損害は各自がその責任を負ってください。

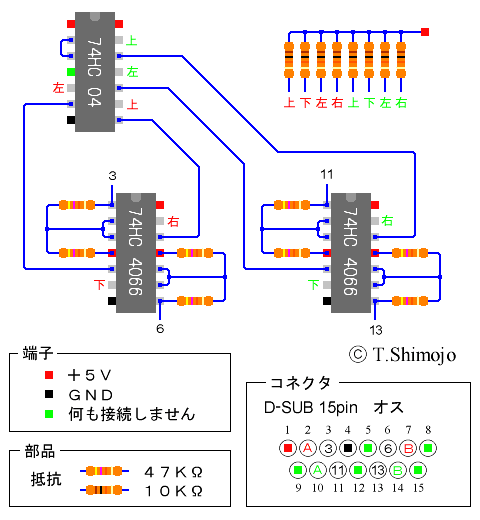

注意＆訂正：「(97.10.28)バージョン」の回路図”acat01.gif”に
- 左下にある「部品」の枠の中の１０ＫΩと４７ＫΩの抵抗が入れ違いになっている。
というミスが見つかったので修正しておきました。(97.10.29)
解説
- 上，下，左，右上，下，左，右
赤は１Ｐ、緑は２Ｐのジョイスティックに接続します。
- ３，６，１１，１３
- Ａ，Ｂ，Ａ，Ｂ
赤は１Ｐ、緑は２Ｐのボタンに接続します。
（回路を経由せず、コントローラーから直接コネクタに接続してください。）
- ■■■
赤い■は＋５Ｖに接続します。
黒い■はＧＮＤ（グランド、０Ｖ）に接続します。
緑の■には何も接続しません。
バイパスコンデンサについて
バイパスコンデンサ（パスコン）は必要に応じて取り付けて下さい。
（この写真の回路ではとりあえず無くても動いています。）
使用部品リスト
| 使用部品 | 個数 | 備考 |
|---|
| ＩＣ | 74HC04 | 1 | 74HCU04でも可 |
|---|
| 74HC4066 | 2 | 74HC4016でも大丈夫だとは思いますが・・・ |
| 抵抗 | 10KΩ | 8 | 茶黒橙金 |
|---|
| 47KΩ | 8 | 黄紫橙金 (50KΩ前後のもの) |
| コネクタ | 出力用 | 1 | D-SUB 15pin オス |
|---|
| 入力用 | ? | 必要に応じて |
| その他 | 基板 | 1 | |
|---|
| 錫メッキ線 | 少々 | |
| 耐熱電子ワイヤ | 少々 | |
| コンデンサ | ? | バイパス用、必要に応じて |
