タウンズ用６ボタンパッドを自作しよう

(97.2.24更新)
　
先日、タウンズ用６ボタンパッドを購入しました。
分解して調べたところ、マウスやキーボードに使われているような１チップマイコンではなく、汎用のＩＣが使われていたので簡単に自作できそうです。
　

これがタウンズ用６ボタンパッドです。

とうとう買ってしまったタウンズ用６ボタンパッド。
秋葉原の某店で１９８０円。
一番の悩みは対応ソフトを一本も持っていないこと・・・。（「某！FM-TOWNS」誌の付録ＣＤに何かの体験版があったような気がしたが・・。）

ネジをはずしてパカッと開けると・・

この辺の構造はファミコン以来ほとんど変わっていません。気になるゴムの形状ですが、「スーパーファミコン」「サターン」「プレイステーション」とは互換性がありません。ただ、「ニンテンドー６４」の十字コントローラーの部分はちょっと大きめですが（無理をすれば）何とか使えそうです。
ゴムの写真

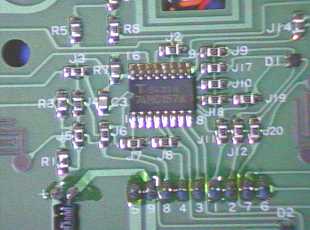

ＩＣを拡大してみる・・74HC157

ICのまわりに小さな部品がたくさんありますが、このほとんどは０オームの抵抗です。０オームの抵抗なんて意味がないんじゃないかと思うかもしれませんが、これは抵抗として機能しているのではなく、「ジャンパ」すなわち下にある配線をまたいで飛び越えるために使われています。「74HC157」というＩＣは切り替えスイッチの役割を果たします。（このＩＣは「ＰＣエンジン」や「メガドライブ」のコントローラーにも使われています。）タウンズパッドのコネクタは９ピン（通常はその内の６ピンを出力用、１ピンを入力用として使用）しかないので６ボタンパッドの信号をいっぺんに送ることはできません。そこでこのＩＣを使ってパッドのからの情報を２回に分けて送っています。具体的に言うと、最初は普通のパッドと同じように「上下左右＋ＡＢボタン」の情報がタウンズ本体に送られますが、タウンズ本体からパッドのＩＣに信号が送られてくると、このＩＣの切り替えスイッチが働き「上下左右」の部分が「ＣＸＹＺ」（新しく増えたボタン）に置き換わって「ＣＸＹＺボタン＋ＡＢボタン」の情報がタウンズ本体に送られることになります。
　

今回はここまで。
次回は回路図を掲載しようと思います。
