スーファミパッドを接続するアダプタ簡易版
この回路図が正しいものであるという保証はいたしません。
この回路によって生じた損害はその責任を各自が負ってください。
この回路はまだ製作しておらず、まだ動作確認をしておりません。
(水晶発振版と基本はあまり変わらないので多分大丈夫だと思うのですが..。)
最近2週間ほどページを更新できなかったので「とりあえず回路図だけでも」と思い公開に踏み切りました。
近いうちに動作確認を済ませて、このページを更新したいと思っています。
また、シンクロ動作にもアダプタという形で対応させる予定です。

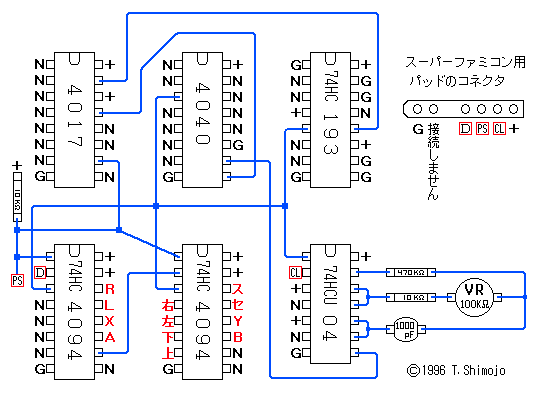

図の見方
- 「G」の付いている端子にグランド(0V)を接続します。
- 「+」の付いている端子に+5Vを接続します。
- 「N」の付いている端子には何も接続しません。
- 赤枠付き「D」「PS」「CL」をコネクタのそれぞれ対応するところに接続します。
- 赤文字の「R」「L」「X」「A」「右」「左」「下」「上」「セ(SELECT)」「ス(START)」「Y」「B」はスーファミパッドのそれぞれのボタンに対応した出力です。この出力をゲーム基板の入力に使用します。
使用部品
- IC
- 4017===1個(74HC4017でも可)
- 4040===1個(74HC4040でも可)
- 74HCU04===1個
- 74HC193===1個
- 74HC4094===2個(必ず74HC4094を使ってください。ただの4094では引き込み電流が小さいのでTTLを駆動できません。)
- 抵抗
- 可変抵抗
- コンデンサ
このほかにスーファミ用のコネクタが必要ですが、これは次回の更新のときやります。
