魔界村用高速連射アダプタ
この回路図が正しいものであるという保証はいたしません。
この回路によって生じた損害はその責任を各自が負ってください。
(この回路図は以前、印刷用にドローソフトで製作したものをそのまま使用しているため文字等の一部がつぶれてしまっています。そのうちドット絵に書き直そうと思っています。)
接続方法
- 連射ボタンを用意します。(ボタンを1つ付け足します。)
- このボタンの一方にグランドを、もう一方に「連射スイッチ(スイッチ側)へ」をつなぎます。
- 発射ボタンの基板側に「連射スイッチ(基板側)へ」をつなぎます。(つまりここには発射用と連射用の2つがつながります。)
- 外付けの発振回路(連射装置)を用意します。
- この発振回路を「クロック(連射出力)へ」につなぎます。
- 「左右のレバーのスイッチ」の基板側を外します。(グランドはつないだままにします。)

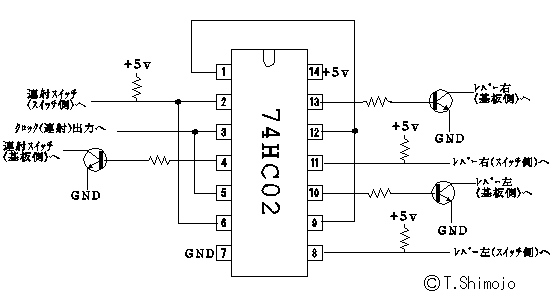

- 下の「図の見方」に従い、基板と各スイッチの間に回路を接続します。
図の見方
- 連射スイッチ(基板側)へ
- レバー右(基板側)へ
- レバー左(基板側)へ
- 連射スイッチ(スイッチ側)へ
- レバー右(スイッチ側)へ
- レバー左(スイッチ側)へ
- クロック(連射)出力へ
- +5V
- GND
使用部品
- IC
- トランジスタ2SC1815===3個
- 抵抗10K===6個
