ＳＳパッドを改造して基板に繋ごう

(2000.7.2)

用意するモノ

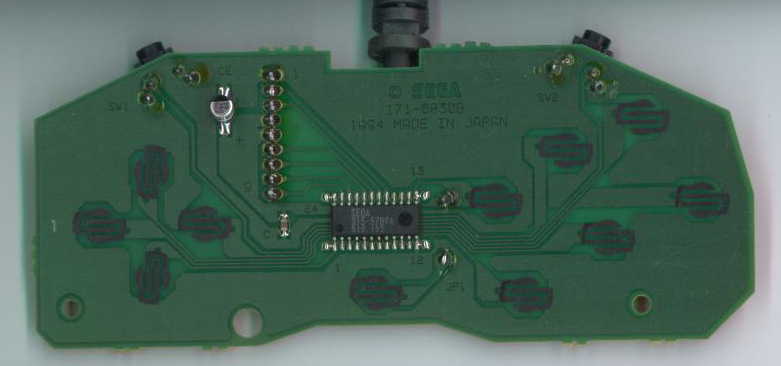

パッドの中身の写真


パッドの裏のねじをハズしてカバーを外し、中身の基板を取り出したところです。
半田付けの前に、サターンに繋がるケーブルは邪魔になりそうなので （裏側の）コネクタの根本からニッパー等で切り離しておいたほうがいいでしょう。

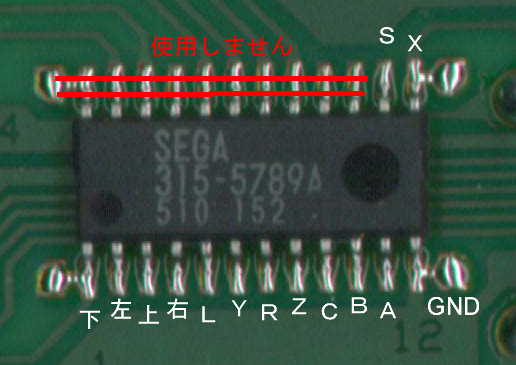

ＩＣの拡大＆接続方法


まず、パッド側のＧＮＤとコントロールボックス側のＧＮＤを繋ぎます。
パッド側のＧＮＤはＩＣの右下以外にも数カ所あり、そのどこから繋いでもかまいません。
サターンに繋がるケーブルが付いていた端子の一番上（１って書いてあるところ）もＧＮＤなので、ここから繋ぐほうが楽だと思います。
　
下、左、上、・・・・に対応させたい、 コントロールボックスのジョイスティック、ボタンの片側（ＧＮＤではない方）に繋ぎます。
（実際には、もっとハーネス寄りの端子が集中しているところに繋いだ方がいいと思いますが・・・この辺はいろいろと工夫してみてください。）
