デジタル方式、シンクロ連射回路

この回路図が正しいものであるという保証はいたしません。
この回路によって生じた損害はその責任を各自が負ってください

ＧＩＦ形式のグラフィックです

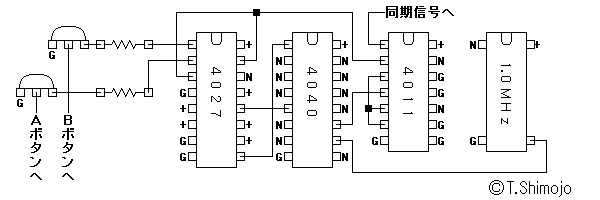

図の見方

Ａ（Ｂ）ボタンへ
- ボタンのグランド側につなぎます（元々つながっていたグランドは外しておきます）。ＡとＢでは位相が逆（ＡがＯＮならＢはＯＦＦ）です。
同期信号へ
- 同期信号につなぎます。
Ｇ
- グランドにつなぎます。
＋
- ＋５Ｖにつなぎます。
Ｎ
- なにもつなぎません。

使用部品

クリスタルオシレーター１ＭＨｚ
- ０．８ＭＨｚから１．６ＭＨｚの周波数ならＯＫ
- 少しの改造で２６ＭＨｚ迄の周波数に対応できます
ＩＣ
- ４０１１
- ４０２７
- ４０４０
トランジスタ２ＳＣ１８１５＝＝＝２個
抵抗１０ｋ＝＝＝２個
